產品概述

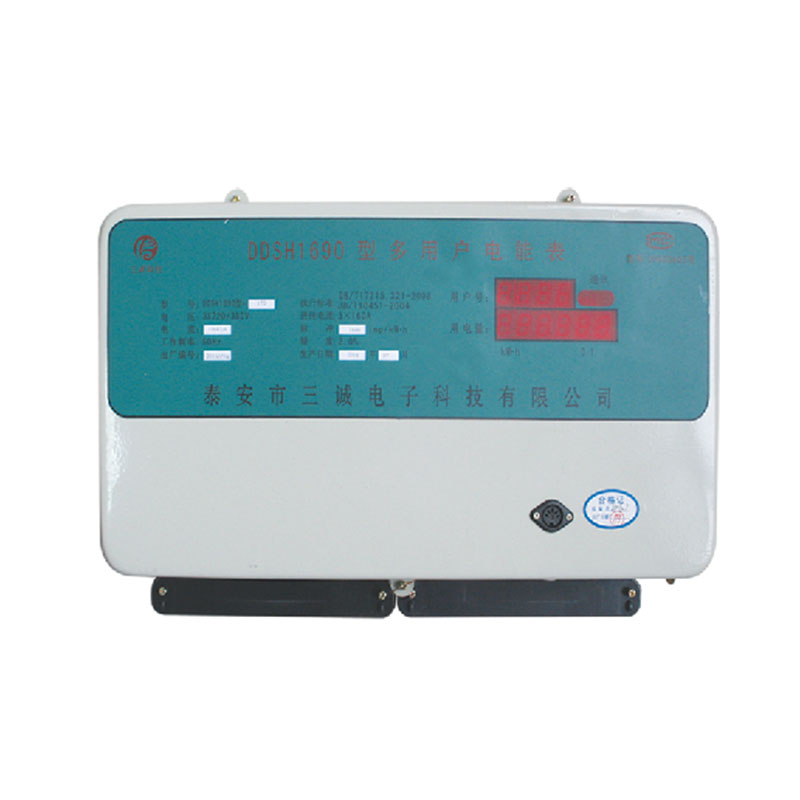

DDSH1690型集中式電能表采用微計算機技術和SMT表面焊接工藝，分為互感型和采集小板型兩種，其中互感型具有結構簡單，成本低，計量準確、易維修等優點，互感型多用戶電能表分大機殼表和小機殼表兩種類型，其中大機殼表采集戶數按照單相計算最多可達到 39戶，具有戶數多的優點，小機殼表采集戶數按照單相計算可做到15戶，具有體積小，結構緊湊，便于安裝等特點；采集小板型具有各戶獨立計量，互不干擾。
功能特點
◇表殼沖壓成型，外形美觀，結構緊湊 ；
◇采用專用接線端子，雙螺栓壓線，連接方便可靠；
◇體積小，功耗低 ；
◇安裝集中；
◇模塊式結構，便于維修。
技術指標
◇輸入電壓： 3×220/380V ；
◇工作電壓范圍：AC160～250V ；
◇標定電流（Ib）：1.5(6)A；10(40)A ； 15(60)A ；
20(80)A ；30(100)A
◇精度：1.0 級 ；2.0 級
◇每戶自身功耗：≤0.6W ；
◇使用環境：-20 ℃～55 ℃。
抄表方式
◇人工抄表：直接從數據窗口讀取數據；
◇計算機網絡(luò )抄表：可以采用公共電話網絡(luò )或485總線兩種形式完成抄表功能。
外形尺寸（長×寬×厚）mm
配電箱尺寸 | 安裝形式、空開、型號 | DDSH1690-40-D0SH1690-150D0SH1690-1S-DDSH1690-5S | DOSH1690 40-DCSH1690-15DDDSH1690-1S-00SH1690-55 | DOSH1490-160-D0SH1690 27000SH1690-6S-00SH1690-95 | DD5H1490-28D-0D5H1690.390DO5H1690-108-005H1690-13S | |
明裝箱 | 1P | 500x500x120 | 600x550x150 | 720x600x150 | 850x600x150 | |
2P | 700x550x120 | 700x600x150 | 700x750x150 | 800x750x150 | ||
暗裝箱 | 1P | 550x550x160 | 650x550x180 | 750x600x180 | 900x600x180 | |
2P | 750x600x160 | 720x600x180 | 750x800x180 | 850x800x180 | ||
電表尺寸 | 370x270x90 | 426x286x115 | 461x286x115 | 496x286x115 | ||
注： 1 、單三混合出線的電能表等同于三相戶數乘以3后加上單相戶數所得數對應的單相型號區間的對應尺寸；如DDSH1690-11D+4S：4×3+11=23 對應 DDSH1690-16D～DDSH1690-27D 區間。
2 、三相總開按照 DZ47-3P/100A 設計。
